Produkcja płytek PCB na zamówienie – jak przygotować pliki Gerber i złożyć zapytanie ofertowe

Produkcja płytek PCB na zamówienie polega na zleceniu zewnętrznemu producentowi wytworzenia płytki drukowanej (Printed Circuit Board) według Twojej dokumentacji projektowej – plików Gerber, pliku wierceń i specyfikacji technicznych. Jeśli masz gotowy projekt w KiCadzie, Altium lub Eagle i zastanawiasz się, jak bezbłędnie przygotować dokumentację do produkcji, co wpisać w zapytanie ofertowe i jak nie przepłacić przez błędy w plikach – ten artykuł przeprowadzi Cię przez cały proces krok po kroku.

Jakie są rodzaje płytek PCB – jednostronne, dwustronne, wielowarstwowe i elastyczne?

Wybór rodzaju PCB determinuje nie tylko technologię produkcji, ale też zakres dokumentacji, którą musisz dostarczyć, i cenę jednostkową płytki. Rozumienie różnic między typami pozwoli Ci trafnie opisać projekt już w pierwszym zapytaniu ofertowym.

Czym są płytki jednostronne i kiedy je stosować?

Płytka jednostronna (single-layer PCB) to najprostszy typ obwodu drukowanego – wszystkie ścieżki miedziane i pady komponentów znajdują się wyłącznie na jednej stronie laminatu. Druga strona to gołe podłoże (FR4 lub inny materiał bazowy). Produkcja jest prosta i tania, co sprawia, że płytki jednostronne stosuje się głównie w prostych urządzeniach: zasilaczach, sterownikach LED, prostych układach sygnalizacyjnych i elektronice użytkowej niskiej klasy.

Ograniczeniem jest brak możliwości krzyżowania ścieżek bez zworek, co przy bardziej złożonych projektach szybko staje się niewykonalne. W praktyce inżynierskiej jednostronne PCB spotyka się rzadziej – większość projektów wymaga co najmniej dwóch warstw miedzi.

Czym są płytki dwustronne?

Płytka dwustronna (double-layer PCB) ma ścieżki na obu stronach laminatu – TOP i BOTTOM – połączone przez metalizowane przelotki (via). To najczęściej produkowany typ PCB w segmencie projektów prototypowych i małoseryjnych. Większość projektów IoT, sterowników silników, modułów zasilania i urządzeń przemysłowych niskiej/średniej złożoności realizuje się na płytkach dwustronnych. Stosunek możliwości do ceny jest tu optymalny.

Kiedy potrzebna jest płytka wielowarstwowa?

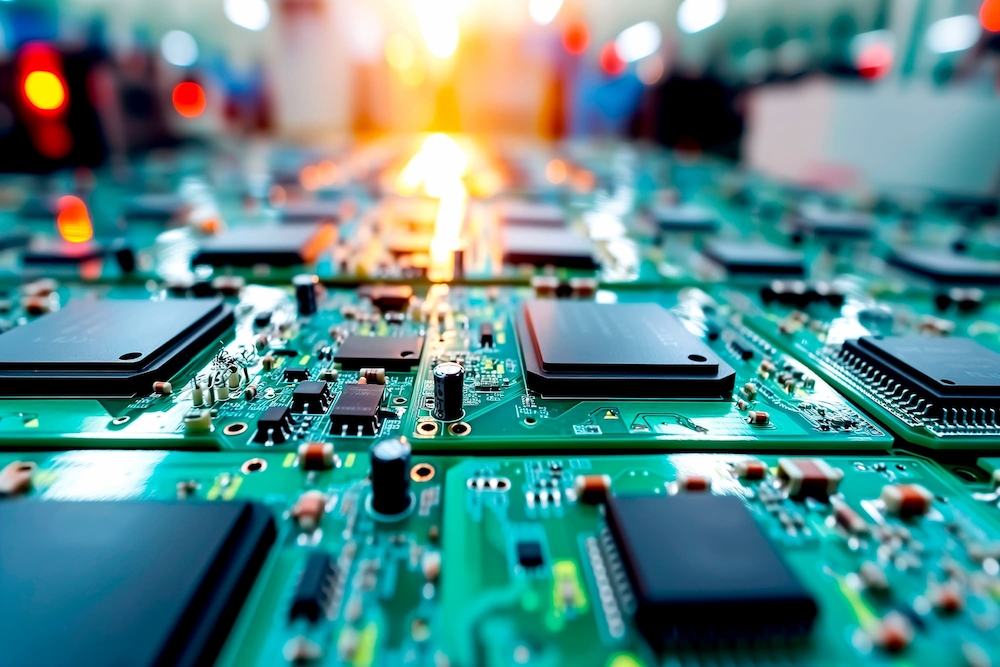

Płytka wielowarstwowa (multilayer PCB) ma więcej niż dwie warstwy miedzi, rozdzielone warstwami dielektrycznymi (prepreg). Typowe konfiguracje to 4, 6 lub 8 warstw, choć dla zaawansowanych projektów liczba ta może sięgać kilkudziesięciu. Warstwy wewnętrzne przeznacza się zwykle na płaszczyzny zasilania i masy (power/ground plane), co skraca impedancje i eliminuje zakłócenia EMI.

Wielowarstwowe PCB stosuje się tam, gdzie dwustronna płytka nie pomieści routingu: procesory, pamięci, moduły RF, urządzenia medyczne, elektronika motoryzacyjna, systemy FPGA. Produkcja wielowarstwowa jest znacznie droższa – nie tylko przez koszt materiałów, ale też przez złożoność procesu (laminowanie warstw pod ciśnieniem, wiercenie ślepych i zakopanych przelotnic).

Kiedy stosuje się płytki elastyczne i sztywno-elastyczne?

Płytka elastyczna (flex PCB) produkowana jest na podłożu poliimidowym (Kapton) zamiast sztywnego FR4. Dzięki temu może być wyginana, a nawet nieustannie zginana w czasie pracy urządzenia – jak w złączach do ekranów smartfonów, słuchawkach, sprzęcie medycznym. Rigid-flex PCB łączy sztywne i elastyczne segmenty w jednej strukturze – sprawdza się w urządzeniach przenośnych i sprzęcie lotniczym, gdzie gabaryty i niezawodność są kluczowe.

Typ PCB	Warstwy	Typowe zastosowanie	Złożoność produkcji
Jednostronna	1	Zasilacze, LED, elektronika prosta	Niska
Dwustronna	2	IoT, sterowniki, moduły przemysłowe	Średnia
Wielowarstwowa	4–16+	Procesory, RF, medycyna, motoryzacja	Wysoka
Elastyczna (flex)	1–4	Elektronika przenośna, medycyna	Wysoka
Sztywno-elastyczna (rigid-flex)	4–12	Lotnictwo, sprzęt noszony, implanty	Bardzo wysoka

RGBpro produkuje płytki PCB jednostronne, dwustronne i wielowarstwowe. Wystarczy przesłać pliki Gerber wraz z BOM – resztą zajmuje się nasz zespół inżynieryjny.

Czym są pliki Gerber i jak wygenerować je z KiCad, Altium oraz Eagle?

Pliki Gerber to branżowy standard dokumentacji produkcyjnej dla płytek PCB. To zestaw plików wektorowych w formacie ASCII, z których każdy opisuje jedną warstwę płytki: ścieżki miedziane, maskę lutowniczą, silkscreen (opis), obrys płytki i dane wierceń. Producent PCB importuje te pliki do systemu CAM i na ich podstawie przygotowuje maszyny produkcyjne.

Aktualnym standardem jest RS-274X (Extended Gerber) – zawiera komplet danych warstwy w jednym pliku, włącznie z definicjami apertur i wypełnieniami poligonów (mas). Starszy RS-274D jest już wycofany. Nowszy Gerber X2 (od 2014 r.) wzbogaca pliki o metadane (atrybuty warstw, funkcje padów), co ułatwia automatyczną interpretację przez systemy CAM i zmniejsza ryzyko błędów. Większość producentów PCB przyjmuje zarówno RS-274X, jak i Gerber X2.

Co zawiera kompletny pakiet plików Gerber?

Dla typowej płytki dwustronnej kompletna dokumentacja produkcyjna składa się z następujących plików:

• GTL – górna warstwa miedzi (Top Copper Layer)
• GBL – dolna warstwa miedzi (Bottom Copper Layer)
• GTS – maska lutownicza górna (Top Solder Mask)
• GBS – maska lutownicza dolna (Bottom Solder Mask)
• GTO – opis (silkscreen) górny – identyfikatory komponentów, obrysy
• GBO – opis (silkscreen) dolny
• GTP / GBP – stencil (warstwa pasty lutowniczej) – potrzebny do montażu SMT
• GKO / GML – obrys płytki (board outline)
• DRL / TXT – plik wierceń w formacie Excellon – zawiera pozycje i średnice wszystkich otworów

Dla płytek wielowarstwowych dochodzą pliki warstw wewnętrznych (GL2, GL3 itd.) i – przy bardziej złożonych projektach – pliki definiujące stackup (kolejność i grubości warstw), niezbędne przy kontroli impedancji.

Uwaga: plik wierceń Excellon i pliki Gerber warstw muszą używać tych samych jednostek (milimetry lub cale) i tego samego układu współrzędnych. Niezgodność jednostek to jeden z najczęstszych błędów, który powoduje wyprodukowanie płytki z otworami przesuniętymi względem padów.

Jak wygenerować pliki Gerber z KiCad?

1. Otwórz PCB Editor (Pcbnew) i upewnij się, że projekt przeszedł DRC bez błędów krytycznych.
2. Wejdź w menu File → Plot.
3. Ustaw format na Gerber (RS-274X) lub Gerber X2.
4. Wybierz warstwy do eksportu: F.Cu, B.Cu, F.Mask, B.Mask, F.Silkscreen, B.Silkscreen, F.Paste, B.Paste, Edge.Cuts (obrys).
5. Zaznacz opcję Use Protel filename extensions – nadaje rozszerzenia (.GTL, .GBL itp.), które producenci łatwo interpretują.
6. Kliknij Plot, a następnie Generate Drill Files – wygeneruje plik Excellon z wierceniami.
7. Skompresuj wszystkie wygenerowane pliki do archiwum .zip i sprawdź je w przeglądarce Gerberów (np. KiCad 3D Viewer lub bezpłatny Gerbv) przed wysłaniem do producenta.

Jak wygenerować pliki Gerber z Altium Designer?

1. Wejdź w File → Fabrication Outputs → Gerber Files.
2. W zakładce Layers wybierz warstwy do eksportu.
3. Ustaw format na RS-274X lub Gerber X2.
4. Kliknij OK, a następnie wróć do menu i wejdź w File → Fabrication Outputs → NC Drill Files – wygeneruje plik wierceń Excellon.
5. Sprawdź wygenerowane pliki w CAMtastic (wbudowana przeglądarka Altium) przed wysyłką.

Jak wygenerować pliki Gerber z Eagle?

1. Otwórz projekt PCB (.brd) i uruchom CAM Processor (menu File → CAM Processor).
2. Wczytaj gotowy szablon CAM job (np. gerb274x.cam dostępny w bibliotekach Eagle) – definiuje zestawy warstw do eksportu.
3. Kliknij Process Job – wygeneruje pliki Gerber i plik wierceń.
4. Sprawdź wyniki w przeglądarce Gerberów i skompresuj do .zip.

Niezależnie od narzędzia: zawsze zweryfikuj pliki Gerber przed wysłaniem do producenta. Przeglądarka Gerberów pokaże, jak producent zobaczy Twój projekt – i pozwoli wyłapać błędy (np. brakującą warstwę maski, obrys na złej warstwie, niezgodność jednostek) zanim zapłacisz za błędną partię.

Co jeśli projekt PCB nie jest jeszcze gotowy?

Pliki Gerber możesz wygenerować dopiero wtedy, gdy masz ukończony layout płytki. Jeśli Twój projekt jest na wcześniejszym etapie – masz pomysł na urządzenie, schemat ideowy lub częściowy projekt, ale brakuje Ci zasobów inżynierskich do dokończenia PCB – RGBpro oferuje również usługę projektowania elektroniki i wsparcie R&D. Zespół inżynierów przejmuje cały proces: od analizy wymagań, przez schemat i layout PCB z analizą DfM, po firmware i testy laboratoryjne prototypu. Gotowa dokumentacja trafia bezpośrednio na linie produkcyjne – bez ryzyka błędów przy przekazaniu projektu zewnętrznemu wykonawcy.



Co musi zawierać zapytanie ofertowe na produkcję PCB – checklista?

Kompletne zapytanie ofertowe to takie, na które producent PCB może odpowiedzieć wyceną bez konieczności dopytywania. Każde „brakujące pole” w zapytaniu wydłuża czas odpowiedzi i zwiększa ryzyko nieporozumień. Poniżej checklista informacji, które powinieneś podać.

Dokumentacja projektowa (obowiązkowa)

• Pliki Gerber (RS-274X lub X2) – komplet warstw opisanych powyżej
• Plik wierceń Excellon – osobny dla otworów metalizowanych i niemetalizowanych, jeśli oba typy występują
• BOM (Bill of Materials) – jeśli zamawiasz PCB z montażem (PCBA); przy samej płytce nie jest wymagany
• Raport DRC – potwierdzenie, że projekt przeszedł kontrolę reguł projektowych bez błędów

Parametry techniczne (obowiązkowe)

• Liczba warstw – 1, 2, 4, 6 itd.
• Wymiary płytki – długość × szerokość w mm
• Grubość całkowita płytki – standardowe opcje: 0,8 mm, 1,0 mm, 1,2 mm, 1,6 mm, 2,0 mm (najczęściej: 1,6 mm)
• Grubość miedzi – standardowo 35 µm (1 oz/ft²) na warstwach zewnętrznych; warstwy wewnętrzne: 17,5 µm (0,5 oz) lub 35 µm
• Materiał bazowy – najczęściej FR4 (laminat szklano-epoksydowy); dla wymagań wysokotemperaturowych: FR4 High-Tg; dla aplikacji RF skonsultuj wymagania dotyczące materiału bezpośrednio z producentem
• Kolor maski lutowniczej – zielony (standard), niebieski, czarny, czerwony, żółty, biały
• Wykończenie powierzchni – HASL, ENIG, OSP (szczegóły w sekcji 4)
• Ilość płytek – liczba sztuk lub paneli
• Panelizacja – jeśli wymagana (np. 2×3 płytki na panelu), podaj schemat podziału

Wymagania dodatkowe (opcjonalne, ale ważne)

• Kontrola impedancji – jeśli projekt ma ścieżki o kontrolowanej impedancji (np. 50Ω dla RF, 100Ω dla USB), podaj wymagany stackup i tolerancje
• Ślepe i zakopane przelotki (blind/buried vias) – istotne przy wielowarstwowych projektach high-density
• Klasa produktu IPC – Class 2 (standard) lub Class 3 (wysoka niezawodność)
• Test elektryczny (E-test) – weryfikacja ciągłości obwodów; zalecana dla płytek wielowarstwowych i krytycznych zastosowań
• Minimalny pierścień miedzi wokół przelotki (annular ring) – podaj jeśli masz specyficzne wymagania poniżej standardu

Jakie parametry techniczne PCB warto znać – grubość, maska, wykończenie HASL, ENIG, OSP?

Parametry techniczne PCB bezpośrednio wpływają na koszt produkcji, niezawodność połączeń lutowniczych i możliwość wielokrotnego montażu. Poniżej najważniejsze z nich.

Grubość płytki i materiał bazowy

Standardowa grubość PCB to 1,6 mm – odpowiada grubości laminatu FR4 szeroko stosowanego w elektronice użytkowej i przemysłowej. Dla projektów wymagających mniejszych gabarytów dostępne są grubości 0,8 mm i 1,0 mm (częste w modułach IoT i BLE); dla wyższych wymagań mechanicznych – 2,0 mm. Grubość wpływa na sztywność płytki, rezonans mechaniczny i głębokość wiercenia.

Materiał FR4 (szklano-epoksydowy laminat klasy UL94V-0) to standard dla większości projektów. Jego temperatura Tg (glass transition temperature) wynosi typowo 130–140°C w wersji standardowej i 170–180°C w wersji High-Tg. Projekty narażone na wysokie temperatury – np. płytki zasilaczy z komponentami mocno grzejącymi – wymagają High-Tg. Projekty RF (powyżej kilku GHz) mogą wymagać materiałów o niskiej stratności dielektrycznej – skonsultuj wymagania dotyczące materiału bezpośrednio z producentem.

Kolor i właściwości maski lutowniczej

Maska lutownicza (solder mask, soldermask) to warstwa fotopolimeru nakładana na miedziane ścieżki, chroniąca je przed utlenianiem i zwarciem podczas lutowania. Obszary bez maski to pady i przelotki – miejsca przeznaczone do lutowania. Standardowy kolor maski to zielony (najniższy koszt, najlepsza widoczność mikrowad w inspekcji optycznej). Czarna maska utrudnia inspekcję AOI i jest droższa w produkcji.

Czym różni się HASL od ENIG i OSP?

Wykończenie powierzchni PCB chroni odsłoniętą miedź padów przed utlenianiem i zapewnia dobrą lutowność. Wybór wykończenia wpływa na koszt płytki, trwałość, płaskość padów i przydatność do konkretnych technologii montażu. Trzy najczęstsze opcje:

Wykończenie	Opis	Zalety	Wady	Typowe zastosowanie
HASL (Hot Air Solder Leveling)	Pady zanurzane w stopionej cynie, nadmiar usuwany gorącym powietrzem	Niski koszt, dobra lutowność, odporność mechaniczna	Nierówna powierzchnia (problem przy BGA, fine pitch), zawiera ołów (HASL Pb) lub bezołowiowy (LF-HASL)	Elektronika ogólna, prototypy, THT
ENIG (Electroless Nickel Immersion Gold)	Warstwa niklu bezprądowego + warstwa złota zanurzeniowego	Płaska powierzchnia (idealna dla BGA i fine pitch), odporność na korozję, długa trwałość	Wyższy koszt, ryzyko „czarnej podkładki” (black pad) przy złej kontroli procesu niklowania	BGA, fine pitch, dense SMT, medycyna
OSP (Organic Solderability Preservative)	Cienka warstwa organiczna chroniąca miedź	Bardzo tania, płaska powierzchnia, przyjazna środowiskowo	Krótka trwałość (do kilku miesięcy), wrażliwa na wielokrotne lutowanie i dotyk	Elektronika konsumencka, krótkie serie, szybka produkcja

Praktyczna wskazówka: jeśli Twój projekt ma komponenty BGA lub fine pitch – wybierz ENIG. Płaskość padów jest tu krytyczna: nierówna powierzchnia HASL powoduje nierównomierne nanoszenie pasty i problemy z montażem. HASL bez ołowiu (LF-HASL) to dobry kompromis dla projektów bez BGA, gdzie liczy się koszt.

Co oznaczają standardy IPC-A-600 i IPC-6012 w praktyce?

Producenci PCB powołują się na standardy IPC, ale nie zawsze klienci wiedzą, co konkretnie oznaczają te certyfikaty i jak przekładają się na jakość dostarczonej płytki. Wyjaśniamy praktyczne znaczenie dwóch kluczowych norm.

Czym jest IPC-A-600?

IPC-A-600 (Acceptability of Printed Boards) to standard akceptowalności gotowych płytek PCB, opracowany przez organizację IPC. Definiuje, które cechy płytki są preferowane, dopuszczalne i niedopuszczalne – zarówno widoczne gołym okiem, jak i w przekroju metalograficznym. Standard stosuje się do oceny wizualnej w inspekcji jakości: stanu krawędzi, maski lutowniczej, otworów metalizowanych, ścieżek i padów.

IPC-A-600 dzieli płytki na trzy klasy jakości:

• Klasa 1 – ogólne produkty elektroniczne o minimalnych wymaganiach funkcjonalnych (zabawki, elektronika użytkowa, krótki cykl życia). Dopuszcza największą liczbę wad.
• Klasa 2 – elektronika przemysłowa i usługowa o wymaganej niezawodności i długim cyklu życia (sterowniki, urządzenia pomiarowe, automatyka). Standard dla większości projektów B2B.
• Klasa 3 – elektronika o wysokiej niezawodności, gdzie awaria jest niedopuszczalna (medycyna, lotnictwo, wojsko, kosmonautyka). Rygorystyczne wymagania, pełna dokumentacja, kosztowna produkcja.

Czym jest IPC-6012?

IPC-6012 (Qualification and Performance Specification for Rigid Printed Boards) to norma wydajnościowa dla sztywnych płytek drukowanych. Określa minimalne wymagania elektryczne i strukturalne: grubość powłoki miedziowej w otworach przelotowych, minimalny pierścień miedzi (annular ring), grubość dielektryka, odporność na cykl termiczny i test lutowności. IPC-6012 działa w parze z IPC-A-600 – pierwsza norma mówi, jak mierzyć parametry, druga – jakie wartości są akceptowalne.

Co pytać producenta o standardy IPC?

W praktyce warto zapytać producenta PCB o kilka konkretnych kwestii:

• Czy produkuje zgodnie z IPC Class 2 lub Class 3 i co jest standardem przy braku specyfikacji?
• Czy oferuje test elektryczny (E-test, flying probe lub bed-of-nails) jako opcję lub standard?
• Czy posiada certyfikat ISO 9001 potwierdzający system zarządzania jakością?
• Czy dla płytek wielowarstwowych wykonuje kontrolę przekroju metalograficznego (microsection)?

Producent, który nie potrafi odpowiedzieć na te pytania precyzyjnie – sygnał ostrzegawczy. Producent, który potwierdza standardy z dokumentacją – partner, któremu możesz zaufać z seryjną produkcją.

Najczęściej zadawane pytania (FAQ)

Co to są pliki Gerber i do czego służą?

Pliki Gerber (format RS-274X) to branżowy standard dokumentacji produkcyjnej dla płytek PCB. Każdy plik opisuje jedną warstwę płytki: warstwę miedzi, maskę lutowniczą, silkscreen (opis komponentów), obrys płytki lub dane wierceń (format Excellon). Producent PCB importuje te pliki do systemu CAM i na ich podstawie przygotowuje maszyny do wytworzenia Twojej płytki. Bez plików Gerber produkcja PCB nie jest możliwa.

Jaka jest minimalna ilość do produkcji PCB?

W RGBpro realizujemy produkcję PCB od 1 sztuki – zarówno prototypy jednostkowe, jak i serie pilotażowe czy produkcja seryjna. Koszt jednostkowy przy niskich ilościach jest wyższy (koszty setupu i przygotowania produkcji rozkładają się na mniej sztuk), ale nie ma twardego MOQ. Wystarczy przesłać pliki Gerber z plikiem wierceń i specyfikację techniczną, żeby otrzymać wycenę.

Czym różni się HASL od ENIG?

HASL (Hot Air Solder Leveling) to tańsze wykończenie – pady pokryte są stopioną cyną, a nadmiar usuwany gorącym powietrzem. Powierzchnia jest nierówna, co sprawia problemy przy komponentach BGA i fine pitch. ENIG (Electroless Nickel Immersion Gold) to warstwy niklu i złota – daje płaską, odporną na korozję powierzchnię idealną do gęstego montażu SMT. ENIG jest droższy, ale przy projektach z BGA lub QFN to praktycznie jedyna opcja zapewniająca niezawodność montażu.

Czy można zamówić płytki PCB bez montażu elementów?

Tak – RGBpro realizuje zarówno samą produkcję płytek PCB (bare board), jak i kompletną usługę PCBA (PCB + montaż SMT i/lub THT + testowanie). Jeśli chcesz tylko płytkę bez komponentów – wystarczą pliki Gerber z plikiem wierceń i specyfikacja techniczna. Montaż komponentów wymaga dodatkowo BOM i pliku centroid.

Jakie pliki są potrzebne do wyceny produkcji PCB?

Do wyceny samej płytki PCB (bez montażu) potrzebne są: komplet plików Gerber (RS-274X) + plik wierceń Excellon + specyfikacja techniczna (liczba warstw, grubość, materiał, kolor maski, wykończenie powierzchni, ilość sztuk). Raport DRC jest opcjonalny, ale jego dołączenie przyspiesza proces weryfikacji projektu i minimalizuje ryzyko błędów w produkcji.
