Montaż THT (przewlekany) – kiedy wybrać zamiast SMT i jak przygotować projekt pod lutowanie przewlekane

Montaż THT (Through-Hole Technology) to technologia montażu elektroniki, w której wyprowadzenia komponentów przechodzą przez otwory w płytce PCB i są lutowane po przeciwnej stronie. Mimo że SMT dominuje we współczesnej produkcji masowej, THT pozostaje niezastąpiony wszędzie tam, gdzie liczy się wytrzymałość mechaniczna połączeń, duże prądy, wysokie napięcia lub łatwość serwisowania. Jeśli projektujesz zasilacz, sterownik przemysłowy, urządzenie medyczne lub automotive – ten artykuł wyjaśni Ci, kiedy THT jest właściwym wyborem i jak przygotować projekt pod lutowanie przewlekane.

Co to jest montaż THT i jak przebiega lutowanie przewlekane?

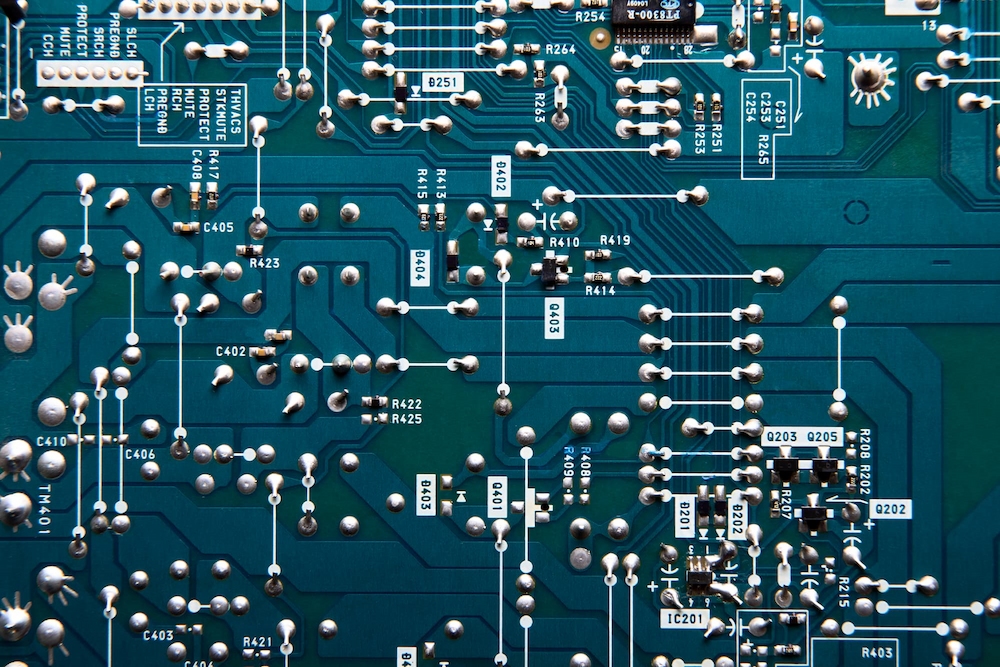

Montaż THT polega na umieszczeniu komponentów z wyprowadzeniami drutowymi (leads) w metalizowanych otworach płytki PCB, a następnie ich lutowaniu – po drugiej stronie płytki niż komponent. Połączenie lutownicze powstaje wewnątrz metalizowanego otworu (barrel) i na padzie dolnym, tworząc mechanicznie mocniejsze złącze niż pad powierzchniowy SMT.

Jakie komponenty montuje się technologią THT?

Technologia THT obejmuje szeroki zakres komponentów, których konstrukcja lub wymagania elektryczne wykluczają montaż powierzchniowy:

• Kondensatory elektrolityczne – szczególnie duże pojemności (setki µF i wyżej) i wyższe napięcia pracy
• Złącza i gniazda – D-Sub, RJ45, USB-A/B, złącza śrubowe, konektor zasilania – muszą wytrzymać siły mechaniczne przy wkładaniu/wyjmowaniu wtyczek
• Transformatory i dławiki – duże gabaryty i ciężar wymagają mocowania przez otwory, nie przez pady powierzchniowe
• Przekaźniki – szczególnie te do wyższych prądów i napięć, gdzie wymagana jest trwałość mechaniczna
• Tranzystory mocy i tyrystory w obudowach TO-220, TO-247, TO-3P – montowane z radiatorem, THT zapewnia pewniejsze mocowanie
• Bezpieczniki i uchwyty bezpieczników – muszą być wymienialne bez specjalistycznego sprzętu
• Elementy wysokonapięciowe – iskierniki, warystory, kondensatory X/Y w zasilaczach impulsowych
• Przełączniki, potencjometry i enkodery mechaniczne – narażone na siły mechaniczne podczas obsługi

Jak przebiega proces montażu THT krok po kroku?

Standardowy przepływ produkcyjny dla płytki z komponentami THT (bez elementów SMT na tej samej stronie) wygląda następująco:

1. Weryfikacja dokumentacji – sprawdzenie BOM, pliku wierceń i footprintów THT pod kątem zgodności z możliwościami linii
2. Przygotowanie komponentów – kształtowanie (formowanie) wyprowadzeń do wymaganego rozstawu otworów (pitch), przycinanie leadów do właściwej długości
3. Wstawianie komponentów – ręczne lub automatyczne (axial/radial insertion machine) umieszczenie komponentów w otworach PCB
4. Lutowanie – falowe, selektywne lub ręczne (szczegóły w sekcji 3)
5. Przycinanie leadów – przy lutowaniu ręcznym i falowym – po lutowaniu obcina się nadmiar wyprowadzeń po stronie dolnej
6. Inspekcja wizualna i AOI – kontrola jakości połączeń lutowniczych: mostkowania, zimnych lutów, niedomkniętych przelotów
7. Mycie (opcjonalne) – usunięcie pozostałości topnika, szczególnie przy zastosowaniu w urządzeniach wysokiej niezawodności

Kiedy THT jest lepszym wyborem niż SMT – różnice techniczne?

SMT (Surface Mount Technology) dominuje w produkcji masowej ze względu na mniejsze gabaryty komponentów, wyższą automatyzację i niższy koszt jednostkowy przy dużych wolumenach. THT nie jest technologią przestarzałą – to technologia o konkretnych przewagach, które w wielu zastosowaniach są nie do zastąpienia. Rozumienie tych różnic pozwala podjąć właściwą decyzję już na etapie projektowania.

Kryterium	SMT	THT
Wytrzymałość mechaniczna połączenia	Średnia – pad na powierzchni, podatny na peel-off	Wysoka – połączenie przez otwór, znacznie wyższa odporność na wyrwanie
Odprowadzanie ciepła	Ograniczone – przez pad i podłoże	Lepsze – przez metalizowany otwór i wyprowadzenie do radiatora
Prądy i napięcia	Niższe – ograniczone przekrojem ścieżek i padów SMD	Wyższe – grubsze wyprowadzenia, większy przekrój przewodzący
Serwisowanie i wymiana	Trudne – wymaga stacji do reflowu lub gorącego powietrza	Łatwe – wylutowanie i wymiana komponentu bez specjalistycznego sprzętu
Gabaryty komponentów	Małe (0201–QFP/BGA)	Duże – transformatory, złącza, radiatory
Koszt montażu (duże serie)	Niższy – pełna automatyzacja	Wyższy – więcej operacji ręcznych lub dedykowane maszyny
Gęstość upakowania	Bardzo wysoka	Niska – otwory zajmują miejsce po obu stronach płytki

Kiedy THT jest wymagany lub silnie preferowany?

Z naszego doświadczenia w RGBpro, THT pojawia się jako konieczność lub świadomy wybór w kilku kategoriach projektów:

• Zasilacze impulsowe (SMPS) – transformatory, dławiki, kondensatory elektrolityczne wysokonapięciowe i złącza zasilające muszą być THT
• Sterowniki przemysłowe i automatyka – złącza śrubowe do okablowania polowego, przekaźniki, elementy narażone na wibracje wymagają mechanicznie pewnych połączeń THT
• Urządzenia medyczne – normy IEC 60601 dla urządzeń medycznych wymagają często THT dla elementów wysokonapięciowych i złączy, gdzie bezpieczeństwo jest krytyczne
• Elektronika automotive i wojskowa (MIL-SPEC) – normy AEC-Q100/Q200 i MIL-PRF-55110 preferują lub wymagają THT dla komponentów narażonych na wibracje, udary i cykle termiczne
• Urządzenia serwisowe – sprzęt, który ma być naprawiany w warunkach polowych (np. urządzenia pomiarowe, sprzęt radiokomunikacyjny) projektuje się z THT dla łatwości wymiany komponentów
• Prototypy i małe serie R&D – THT pozwala na łatwą modyfikację i podmianę komponentów podczas procesu weryfikacji projektu

Jakie są metody lutowania THT – fala, selektywne, ręczne?

Wybór metody lutowania THT zależy od wolumenu produkcji, złożoności płytki, obecności komponentów SMT i wymagań jakościowych. Każda z trzech metod ma konkretne zastosowanie – i konkretne ograniczenia.

Czym jest lutowanie falowe i kiedy się je stosuje?

Lutowanie falowe (wave soldering) to najbardziej wydajna metoda lutowania THT w produkcji seryjnej. Płytka PCB (z wstawionymi komponentami THT) przesuwa się nad wanną z ciekłym lutem, zanurzając spodnią stronę w tzw. fali lutowniczej. Czas kontaktu z falą wynosi zazwyczaj 3–5 sekund, temperatura lutu to 250–260°C dla stopów bezołowiowych (SAC305).

Lutowanie falowe jest optymalne dla płytek z dużą liczbą komponentów THT i brakiem wrażliwych elementów SMT po stronie dolnej (lub gdy SMT po stronie dolnej jest zakryty maskownicą). Wydajność procesu jest wysoka – jedna płytka przechodzi przez wannę w kilkanaście sekund.

Ograniczenia fali lutowniczej:

• Nie nadaje się dla płytek z komponentami SMT na stronie dolnej – fala uszkodzi lub zmyje elementy powierzchniowe
• Przy dużej gęstości THT możliwe mostkowania między padami o małym rozstawie
• Wyższe zużycie lutu i topnika niż w lutowaniu selektywnym

Czym jest lutowanie selektywne i kiedy jest lepszym wyborem?

Lutowanie selektywne (selective soldering) to precyzyjna metoda, w której miniaturowa dysza z ciekłym lutem lutuje tylko wybrane obszary płytki – konkretne pady THT – omijając komponenty SMT i inne wrażliwe obszary. Maszyna do lutowania selektywnego łączy precyzję CNC z elastycznością programowania: program definiuje ścieżkę dyszy, prędkość, temperaturę i czas kontaktu z każdym padem.

Lutowanie selektywne stosuje się przede wszystkim przy technologii mieszanej SMT+THT, gdy komponenty SMT na stronie dolnej uniemożliwiają użycie fali. To też naturalna metoda dla:

• Płytek z małą liczbą punktów THT – fala byłaby nieekonomiczna
• Komponentów termicznie wrażliwych w sąsiedztwie padów THT
• Złączy o niestandardowym rozstawie, gdzie fala powoduje mostkowania
• Produkcji małoseryjnej i średnioseryjnej, gdzie elastyczność programowania jest kluczowa

Kiedy stosuje się lutowanie ręczne THT?

Lutowanie ręczne wykonywane jest przez techników z certyfikatem IPC-A-610 za pomocą grotowej stacji lutowniczej. W produkcji kontraktowej lutowanie ręczne stosuje się dla:

• Komponentów, których geometria lub lokalizacja wyklucza falę i selektywne (np. złącza pod kątem, komponenty na krawędzi płytki)
• Poprawek (rework) po inspekcji – uzupełnienie zimnych lutów, usunięcie mostkowań
• Prototypów i jednostkowych zleceń, gdzie setup maszyny byłby nieuzasadniony ekonomicznie
• Komponentów dodawanych po procesie falowym lub selektywnym (np. transformatory wkładane po fali ze względu na wysokość)

Metoda	Wydajność	Kiedy stosować	Ograniczenia
Falowe	Wysoka	Duże serie, dużo THT, brak SMT na spodzie	Niszczy SMT na stronie dolnej
Selektywne	Średnia	Mixed SMT+THT, mała liczba punktów THT	Wyższy koszt setupu, wolniejsze niż fala
Ręczne	Niska	Prototypy, rework, niestandardowe geometrie	Zależne od operatora, trudne do skalowania

Na czym polega technologia mieszana SMT+THT i dlaczego to najczęstszy scenariusz?

Technologia mieszana (mixed technology, hybrid assembly) łączy montaż SMT i THT na jednej płytce PCB. To nie wyjątek – to standard w kontraktowej produkcji elektroniki. Zdecydowana większość płytek, które trafiają do nas w RGBpro, ma komponenty SMT (rezystory, kondensatory, układy scalone) i co najmniej kilka elementów THT (złącza, kondensatory elektrolityczne, transformatory).

Jakie są typowe konfiguracje SMT+THT?

W praktyce produkcyjnej spotykamy cztery główne konfiguracje płytek mieszanych:

Konfiguracja 1: SMT TOP + THT TOP – najprostsza. Wszystkie komponenty na jednej stronie: SMT przechodzi przez reflow, potem THT przez lutowanie selektywne lub ręczne. Strona dolna jest czysta – możliwe falowe bez maskownicy.

Konfiguracja 2: SMT TOP + THT TOP + SMT BOTTOM – najczęstsza w elektronice przemysłowej i konsumenckiej. Strona górna: SMT i THT. Strona dolna: SMT (np. małe SMD klejem, przed falą) lub SMT lutowane w osobnym przejściu reflow. THT lutowane selektywnie lub falowo z maskownicą zakrywającą SMT na spodzie.

Konfiguracja 3: SMT TOP + THT przez płytkę + SMT BOTTOM – wymaga lutowania selektywnego lub ręcznego dla THT, bo fala uszkodziłaby SMT na spodzie.

Konfiguracja 4: THT only – rzadka, spotykana w starszych konstrukcjach przemysłowych i zasilaczach liniowych. Cała płytka w THT, lutowanie falowe.

Jak wygląda przepływ produkcyjny dla płytki SMT+THT?

1. Drukowanie pasty na stronie TOP (stencil SMT)
2. Pick&Place SMT na stronie TOP
3. Reflow – lutowanie SMT strony TOP
4. Opcjonalnie: klejem + pick&place SMT na stronie BOTTOM (jeśli dotyczy)
5. Wstawianie komponentów THT (ręczne lub automatyczne)
6. Lutowanie THT – falowe (z maskownicą jeśli jest SMT na BOTTOM) lub selektywne
7. AOI + inspekcja wizualna
8. Test funkcjonalny / ICT (jeśli dotyczy)

Złożoność przepływu i liczba przejść przez linię bezpośrednio wpływa na koszt montażu. Im więcej operacji i przejść – tym wyższy koszt jednostkowy. Dobra analiza DfM (Design for Manufacturing) na etapie projektu może zredukować liczbę operacji i obniżyć koszt produkcji.

Jak przygotować projekt PCB pod montaż THT – parametry, footprinty, BOM?

Błędy w dokumentacji THT należą do najczęstszych powodów opóźnień i konieczności przeprojektowania. Poniżej parametry, które musisz zdefiniować prawidłowo już w projekcie, żeby montaż przebiegł bez problemów.

Parametry otworów THT – co wpisać w projekcie?

Każdy otwór THT w projekcie PCB opisują dwa wymiary: średnica wiercenia (drill diameter) i średnica pada (pad diameter). Obowiązuje prosta zasada: średnica otworu musi być większa od średnicy wyprowadzenia komponentu, a pad musi zapewnić wystarczający pierścień miedzi (annular ring).

• Średnica otworu = średnica wyprowadzenia + 0,2–0,3 mm luzu montażowego (np. wyprowadzenie 0,5 mm → otwór 0,7–0,8 mm)
• Minimalny annular ring – typowo 0,25 mm dla klasy IPC-2 (czyli: pad minimum = otwór + 2 × 0,25 mm)
• Rozstaw otworów (pitch) – musi dokładnie odpowiadać rozstawowi wyprowadzeń komponentu z datasheet; błąd 0,1 mm uniemożliwia wstawienie elementu
• Tolerancja wiercenia – standardowo ±0,05 mm; sprawdź w specyfikacji producenta PCB

Jak definiować footprinty THT w KiCad i Altium?

Biblioteki standardowych footprintów THT w KiCad i Altium pokrywają większość popularnych obudów (DIP, TO-220, D-Sub, złącza Molex). Dla niestandardowych komponentów twórz footprinty ręcznie na podstawie datasheet mechanicznego:

• Wymiary wyprowadzeń (diameter, pitch) – zawsze z datasheet, nigdy z pomiarów fizycznych próbki
• Obrys komponentu (courtyard) – uwzględnij luz montażowy min. 0,5 mm wokół obudowy
• Orientacja pinu 1 – kluczowa przy elementach polaryzowanych (kondensatory elektrolityczne, diody, tranzystory)
• Wysokość komponentu – ważna przy planowaniu maskownicy do fali i clearance’u obudowy

Co musi zawierać BOM dla komponentów THT?

BOM dla THT musi zawierać te same elementy co BOM SMT, z kilkoma dodatkowymi polami krytycznymi dla przygotowania produkcji:

• Numer katalogowy producenta (MPN) – niezbędny do zakupu właściwego komponentu
• Rozstaw wyprowadzeń (pitch/lead spacing) – np. „RM 5,08 mm” dla kondensatora elektrolitycznego
• Długość wyprowadzeń po formowaniu – jeśli wymaga niestandardowego kształtowania leadów
• Strona montażu – TOP lub BOTTOM (kluczowe dla planowania kolejności operacji)
• Metoda lutowania – jeśli niektóre komponenty wymagają lutowania ręcznego po fali (np. transformatory ze względu na wysokość)

Czego unikać w projekcie pod montaż THT?

• Otworów zbyt ciasnych – luz 0,1 mm to za mało przy ręcznym wstawianiu; przy automatycznym insertorze dopuszczalne 0,15 mm
• Padów zbyt blisko krawędzi płytki – fala lutownicza ma problem z padami bliżej niż 3–5 mm od krawędzi
• Mieszania THT i SMT po tej samej stronie bez analizy DfM – może wymusić dodatkowe przejście przez linię i podnieść koszt
• Braku orientacji pin 1 na silkscreenie – każdy polaryzowany komponent THT musi mieć wyraźne oznaczenie pin 1 (kwadratowy pad lub opis)
• Komponentów o dużej wysokości blisko siebie – transformatory i kondensatory elektrolityczne muszą mieć clearance pionowy uwzględniający sąsiednie elementy

Najczęściej zadawane pytania (FAQ)

Co to jest montaż THT?

Montaż THT (Through-Hole Technology) to technologia montażu elektroniki, w której wyprowadzenia (leads) komponentów przechodzą przez otwory w płytce PCB i są lutowane po przeciwnej stronie. Połączenie lutownicze powstaje wewnątrz metalizowanego otworu, co daje znacznie wyższą wytrzymałość mechaniczną niż montaż powierzchniowy SMT. THT stosuje się dla złączy, kondensatorów elektrolitycznych, transformatorów, przekaźników i wszystkich komponentów narażonych na siły mechaniczne lub duże prądy.

Czym różni się THT od SMT?

W montażu SMT (Surface Mount Technology) komponenty lutowane są bezpośrednio na powierzchni płytki PCB – nie wymagają otworów przelotowych. THT wymaga otworów, przez które przechodzą wyprowadzenia komponentów. SMT dominuje w produkcji masowej ze względu na mniejsze gabaryty komponentów i wyższą automatyzację. THT zapewnia wyższą wytrzymałość mechaniczną połączeń, lepsze odprowadzanie ciepła i łatwiejszą wymienialność komponentów. W praktyce większość współczesnych płytek PCB łączy obie technologie – SMT dla układów scalonych i rezystorów, THT dla złączy i elementów mocy.

Kiedy używa się lutowania selektywnego zamiast fali?

Lutowania selektywnego używa się wtedy, gdy na spodniej stronie płytki PCB znajdują się komponenty SMT, które fala lutownicza by uszkodziła lub zmyła. Miniaturowa dysza maszyny do lutowania selektywnego dociera precyzyjnie do wybranych padów THT, omijając wrażliwe obszary. Selektywne lutowanie stosuje się też dla płytek z małą liczbą punktów THT (gdzie setup fali byłby nieekonomiczny) oraz dla komponentów o niestandardowej geometrii lub złączy o małym rozstawie, gdzie fala powoduje mostkowania.

Jakie elementy są montowane technologią THT?

Technologią THT montuje się przede wszystkim: złącza i gniazda (D-Sub, RJ45, złącza śrubowe, USB), kondensatory elektrolityczne o dużej pojemności i napięciu, transformatory i dławiki, przekaźniki, tranzystory i tyrystory mocy w obudowach TO-220/TO-247, bezpieczniki i uchwyty, przełączniki mechaniczne i potencjometry. Wspólna cecha: duże gabaryty, wysokie prądy lub napięcia, narażenie na siły mechaniczne albo konieczność wymiany w serwisie.

Czy RGBpro realizuje montaż mieszany SMT+THT?

Tak – montaż mieszany (mixed technology) to jeden z najczęstszych scenariuszy produkcyjnych w RGBpro. Realizujemy pełen przepływ SMT+THT: reflow dla komponentów powierzchniowych, a następnie lutowanie selektywne lub falowe dla elementów przewlekanych, zależnie od konfiguracji płytki. W ramach jednego zlecenia obsługujemy też lutowanie ręczne dla komponentów o niestandardowej geometrii lub wymagających wstawienia po głównym procesie falowym. Wystarczy przesłać pliki Gerber, BOM i pick&place – dobierzemy metodę optymalną dla Twojego projektu.

Jak długo trwa montaż THT w RGBpro?

Czas realizacji zależy od liczby komponentów THT, metody lutowania i wolumenu zlecenia. Skontaktuj się z nami bezpośrednio – po analizie dokumentacji podamy konkretny harmonogram dla Twojego projektu.
